| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OEM |
| 인증: | ISO/RoHS/CE |
| 최소 주문 수량: | 200 미터 |
| 가격: | Negotiation |

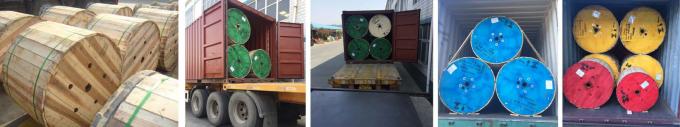

| 포장 세부 사항: | 표준 수출 포장 |
| 배달 시간: | 15-20 일 또는 협상으로 일합니다 |
| 지불 조건: | T/T, L/C, D/P의 서쪽 조합, Paypal의 안전한 지불 |
| 공급 능력: | 주 당 50000meters |
| 지휘자 핵심: | 단련된 구리 또는 단단한 당겨진 알루미늄 | 절연재: | 교차 결합된 폴리에틸렌 (XLPE) |
|---|---|---|---|
| 기갑 유형: | DSTA/SWA/AWA 또는 비무장 | 외부 칼집 물자: | 폴리 염화 비닐 (PVC) 또는 폴리에틸렌 (PE) |
| 표준: | BS IEC ASTM DIN, IEC 60502-2, GB12706, IEC60228 | 컬러: | 까만 필요조건으로 |

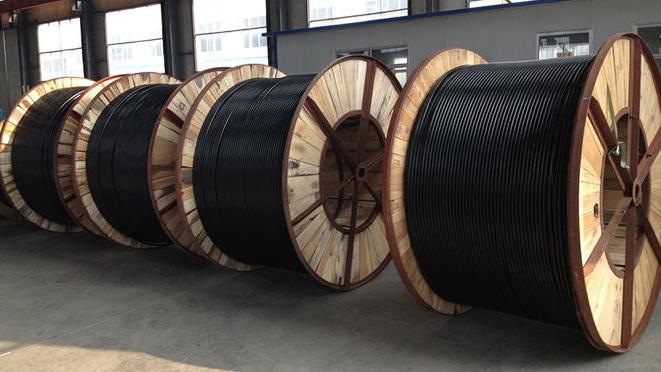

| 포장: | 나무로 되 강철 드럼, 스틸 드럼, 나무로 되는 드럼 | 특별한 Requiremets: | 내화성, 방연제, 낮은 연기 할로겐은 해방합니다 |
| 샘플: | Y, 를 조건으로 | 애플리케이션: | 지하, 건축, 산업, 전원 분배 및 전송선 |
| 전압: | 3.6KV에 35KV | ||
| 하이 라이트: | 400mm2 xlpe power cable,3.6kv xlpe armoured cable,400mm2 xlpe swa cable |
||
중전압 트랜지스터 케이블 전압
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

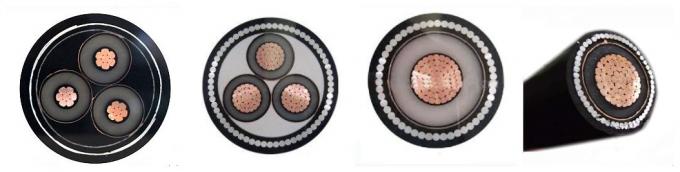

고압 케이블 구성
1. 관리인 : 구리 또는 알루미늄 (class1 또는 등급 2)
2. 안쪽 반전도 레이어
3. 단열재 : 교차하는 잉크로 칠해진 폴리에틸렌 (XLPE)
4. 외부 반전도 레이어
5. 무장하거나 언아머드
6. 전도성 소재를 감싸기
7. 스크린 : 동선 또는 동 테이프의 끈목
8. 분리대
9. 외부 자켓 : PVC 또는 페이
고압 케이블 응용
안정적 능력의 특성으로, 전념하고 정격 전압 최고 35kV까지 전력 분배 라인을 위해 놓이기 위해 XLPE 격리된 중전압 트랜지스터 케이블이 적당하다고 주장하기 위한 진보 기술, 광범위한 물질 자원, 낮은 가격, 좋탄력적이고 쉽습니다.
중전압 트랜지스터 케이블 특성
2. 짧은 회로 (최대 동안. 영구적 시간은 많아야 5/2입니다), 케이블 컨덕터의 최대 온도가 250' 이하의 Ｃ입니다.
3. 포설 전문의 차이 레벨은 제한되지 않습니다. 더 케이블을 설치할 때, 대기 온도는 0' Ｃ보다 낮지 않습니다.
4. 경량, 좋은 굴곡 특성과 쉬운 시설 및 정비.
| 타입 | 이름 | 메인 애플리케이션 | |
| 구리 코어 | AL 핵심 | ||
| YJV / YJY | YJLV / YJLY | XLPE는 격리했습니다, PVC / PE가 전원 케이블을 외장했습니다 |
실내인 포설, 터널, 운하를 위해 그리고 데르그라운드. 외부 기계적인 힘들과의 사이에서 낳지만, 견인력을 지닐 수 없는 채 놓입니다 |
| YJV22/YJV23 | YJLV22/YJLV23 | XLPE는 격리했습니다, 강철 줄자가 강탈했습니다, PVC / PE가 전원 케이블을 외장했습니다 |
실내인 포설을 위해 터널, 운하와 지하입니다. 외부적이어서 지탱할 수 있습니다 기계적인 힘들, 그러나 큰 당김력을 지닐 수 없습니다 |
| YJV32/YJV33 | YJLV32/YJLV33 | XLPE는 격리했습니다, 얇은 강철 전선이 강탈했습니다, PVC / PE가 전원 케이블을 외장했습니다 |
샤프트에서 포설을 위해, 물 지하는 수준의 큰 차이를 바랍니다. 외부 기계적인 힘들과 적당한 당김력을 지닐 수 있습니다 |
| YJV42/YJV43 | YJLV42/YJLV43 | XLPE는 격리했습니다, 두꺼운 철판 전선이 강탈했습니다, PVC / PE가 전원 케이블을 외장했습니다 |
물과 해저에서 포설을 위해. 양의 압력과 당김력을 지닐 수 있습니다 |
| 타입 | 상술 |
도체 직경
|
단열재의 공칭 두께 | 명목상 쉬쓰 두께 | 대략. 케이블의 외경 | 대략. 중량의 케이블 | |
| CU | AL | ||||||
|
YJV CU / XLPE / PVC YJLV AL / XLPE / PVC |
mm2 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 / 킬로미터 | 킬로그램 / 킬로미터 |
| 3×25 | 6.0 | 2.5 | 2.1 | 36.1 | 1660 | 1203 | |
| 3×35 | 7.0 | 2.5 | 2.1 | 38.3 | 2018 | 1383 | |
| 3×50 | 8.4 | 2.5 | 2.2 | 41.3 | 2481 | 1619 | |
| 3×70 | 10.0 | 2.5 | 2.4 | 45.1 | 3199 | 1959 | |
| 3×95 | 11.5 | 2.5 | 2.5 | 48.6 | 4064 | 2339 | |
| 3×120 | 13.0 | 2.5 | 2.6 | 52.9 | 4902 | 2729 | |
| 3×150 | 14.5 | 2.5 | 2.7 | 55.2 | 5758 | 3072 | |
| 3×185 | 16.2 | 2.5 | 2.8 | 59.8 | 6965 | 3609 | |
| 3×240 | 18.4 | 2.5 | 3.0 | 64.7 | 8724 | 4309 | |
| 3×300 | 20.5 | 2.5 | 3.2 | 70.5 | 10701 | 5154 | |
| 3×400 | 23.5 | 2.5 | 3.4 | 78.0 | 13417 | 6340 | |
