| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OEM |
| 인증: | ISO/RoHS/CE |
| 최소 주문 수량: | 200 미터 |
| 가격: | Negotiation |
| 포장 세부 사항: | 표준 수출 포장 |
| 배달 시간: | 15-20 일 또는 협상으로 일합니다 |
| 지불 조건: | T/T, L/C, D/P의 서쪽 조합, Paypal의 안전한 지불 |
| 공급 능력: | 주 당 50000meters |
| 지휘자 핵심: | 단련된 구리 또는 단단한 당겨진 알루미늄 | 절연재: | 교차 결합된 폴리에틸렌 (XLPE) |
|---|---|---|---|
| 기갑 유형: | DSTA/SWA/AWA 또는 비무장 | 외부 칼집 물자: | 폴리 염화 비닐 (PVC) 또는 폴리에틸렌 (PE) |
| 표준: | BS IEC ASTM DIN, IEC 60502-2, GB12706, IEC60228 | 컬러: | 까만 필요조건으로 |
| 포장: | 나무로 되 강철 드럼, 스틸 드럼, 나무로 되는 드럼 | 특별한 Requiremets: | 내화성, 방연제, 낮은 연기 할로겐은 해방합니다 |
| 샘플: | Y, 를 조건으로 | 애플리케이션: | 지하, 건축, 산업, 전원 분배 및 전송선 |
| 전압: | 3.6KV에 35KV | ||
| 하이 라이트: | 3.6kv 3 core xlpe cable,xlpe medium voltage cables,3.6kv xlpe lszh cable |
||

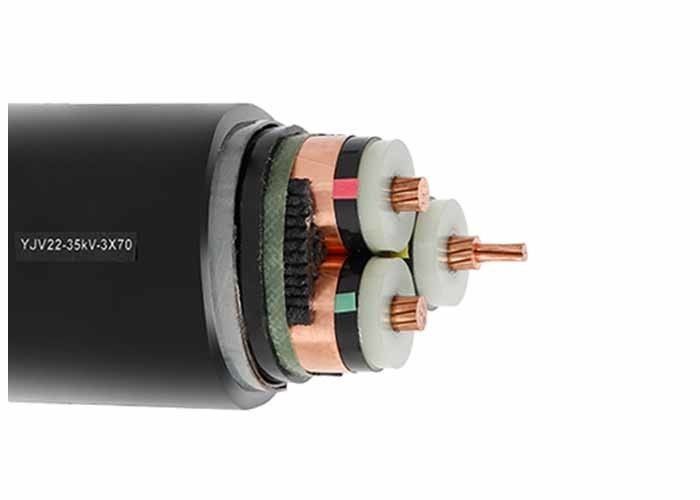

불꽃 억제제 35kV MV 전력 케이블 담금질한 구리 도체 코어
중전압 트랜지스터 케이블 전압
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

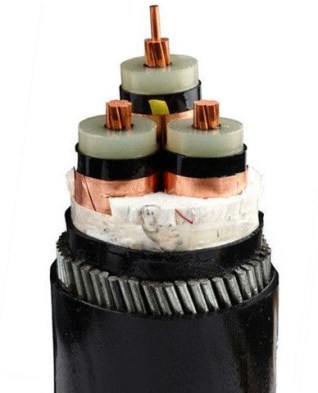

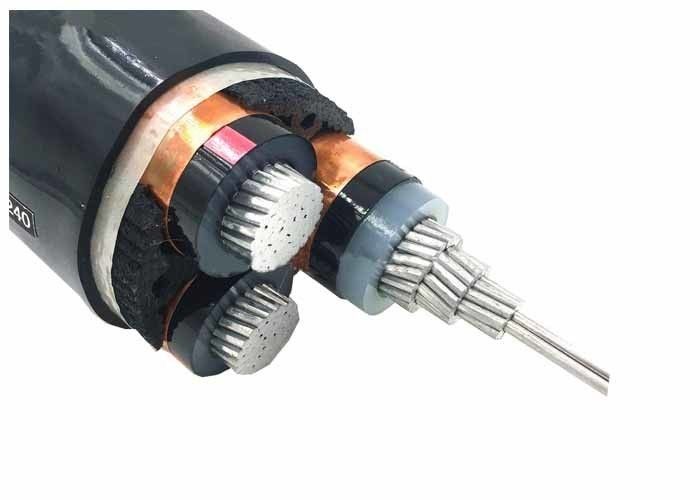

고압 케이블 구성
1. 관리인 : 구리 또는 알루미늄 (class1 또는 등급 2)
2. 안쪽 반전도 레이어
3. 단열재 : 교차하는 잉크로 칠해진 폴리에틸렌 (XLPE)
4. 외부 반전도 레이어
5. 무장하거나 언아머드
6. 전도성 소재를 감싸기
7. 스크린 : 동선 또는 동 테이프의 끈목
8. 분리대
9. 외부 자켓 : PVC 또는 페이
고압 케이블 응용
엑스라이페 케이블이 익숙한 MV는 35kV의 송배전계통 혹은 더 낮게 권력이 있는 전력을 전하고 분배합니다. 그것은 일반적으로 기름주입 페이퍼 절연 전원 케이블의와 안에 안에 완료가 대체한 전력, 건설, 광산, 야금학, 석유화학 공업과 통신을 포함하는 분야에 적용되고 부분적이 대체합니다 PVC 절연전력케이블의.
중전압 트랜지스터 케이블 특성
정격 전압 3.6/6 kV~26/35 kV로 전력 전송과 배전선에 적합합니다.
1. 정격 전압 : 3.6/6 kV~26/35 kV
2. 설치를 위한 대기 온도 : ≥0C
3. 정상 작동에서 최대 도체 온도 :≤90C
4. 콘의 맥스 작동 온도. 언제 케이블이 (5s 최대 내구성을) 단락시켰는지 : 250C
XLPE는 PVC 덮개 MV 케이블 데이터를 격리합니다
| 타입 | 상술 |
도체 직경
|
단열재의 공칭 두께 | 명목상 쉬쓰 두께 | 대략. 케이블의 외경 | 대략. 중량의 케이블 | |
| CU | AL | ||||||
|
YJV CU / XLPE / PVC YJLV AL / XLPE / PVC |
mm2 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 / 킬로미터 | 킬로그램 / 킬로미터 |
| 3×25 | 6.0 | 2.5 | 2.1 | 36.1 | 1660 | 1203 | |
| 3×35 | 7.0 | 2.5 | 2.1 | 38.3 | 2018 | 1383 | |
| 3×50 | 8.4 | 2.5 | 2.2 | 41.3 | 2481 | 1619 | |
| 3×70 | 10.0 | 2.5 | 2.4 | 45.1 | 3199 | 1959 | |
| 3×95 | 11.5 | 2.5 | 2.5 | 48.6 | 4064 | 2339 | |
| 3×120 | 13.0 | 2.5 | 2.6 | 52.9 | 4902 | 2729 | |
| 3×150 | 14.5 | 2.5 | 2.7 | 55.2 | 5758 | 3072 | |
| 3×185 | 16.2 | 2.5 | 2.8 | 59.8 | 6965 | 3609 | |
| 3×240 | 18.4 | 2.5 | 3.0 | 64.7 | 8724 | 4309 | |
| 3×300 | 20.5 | 2.5 | 3.2 | 70.5 | 10701 | 5154 | |
| 3×400 | 23.5 | 2.5 | 3.4 | 78.0 | 13417 |
6340 |
|

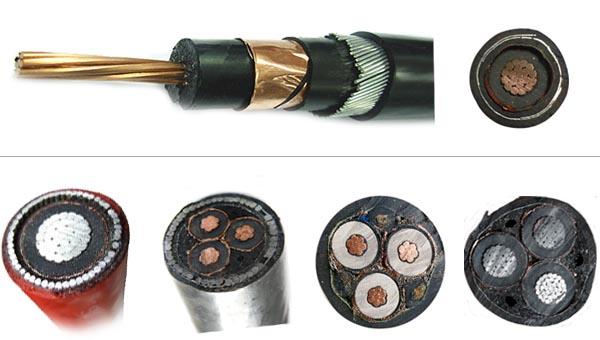

중전압 트랜지스터 케이블 타입 & 적용
|
중국식 (일반 형) |
기술 |
애플리케이션 |
|
|
Cu |
Al |
||
|
YJV (CU/XLPE/PVC) |
YJLV (AL/XLPE/PVC) |
구리 도체 (Al 관리인) XLPE는 PVC 연피된 전원 케이블을 격리했습니다 |
브라켓, 파이프에 고쳐지고 토양에 묻히는 터널에서, 실내에서 전념할 때, 더 케이블은 외부 기계적인 힘들을 지닐 수 없습니다. |
|
YJY (CU/XLPE/PE) |
YJLY (AL/XLPE/PE) |
구리 도체 (Al 관리인) XLPE는 PE 연피된 전원 케이블을 격리했습니다 |
|
|
YJV22 (CU/XLPE/STA/PVC) |
YJLV22 (AL/XLPE/STA/PVC) |
강철 줄자 무장한 PVC의 구리 도체 (Al 관리인) XLPE 격리된 두배는 전원 케이블을 외장했습니다 |
외부 기계적인 힘들을 지닐 수 있지만 큰 당김력을 지닐 수 없는 터널 또는 케이블 트렌치 또는 다이렉트 인 지상에서, 실내에서 포설을 위해. |
|
YJV23 (CU/XLPE/STA/PE) |
YJLV23 (AL/XLPE/STA/PE) |
강철 줄자 무장한 PE의 구리 도체 (Al 관리인) XLPE 격리된 두배는 전원 케이블을 외장했습니다 |
|
|
YJV62 (CU/XLPE/ATA/PVC) |
YJLV62 (AL/XLPE/ATA/PVC) |
알미늄 테이프 무장한 PVC의 구리 도체 (Al 관리인) XLPE 격리된 두배는 전원 케이블을 외장했습니다 |
|
|
YJV32 (CU/XLPE/SWA/PVC) |
YJLV32 (AL/XLPE/SWA/PVC) |
구리 도체 (Al 관리인) XLPE는 강철 와이어 무장한 PVC 연피된 전원 케이블을 격리했습니다 |
실내에서 포설을 위한, 터널, 케이블 트렌치에서, 외부 기계적인 힘들과 어떤 당김력을 지닐 수 있는 잘 또는 다이렉트 인 지상 |
|
YJV33 (CU/XLPE/SWA/PE) |
YJLV33 (AL/XLPE/SWA/PE) |
구리 도체 (Al 관리인) XLPE는 강철 와이어 무장한 PE 연피된 전원 케이블을 격리했습니다 |
|
|
YJV72 (CU/XLPE/AWA/PVC) |
YJLV72 (AL/XLPE/AWA/PVC) |
구리 도체 (Al 관리인) XLPE는 알루미늄 와이어 무장한 PE 연피된 전원 케이블을 격리했습니다 |
|
