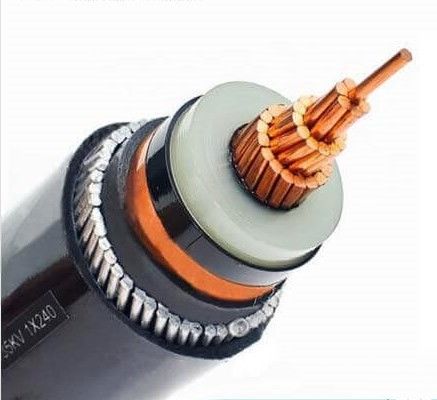

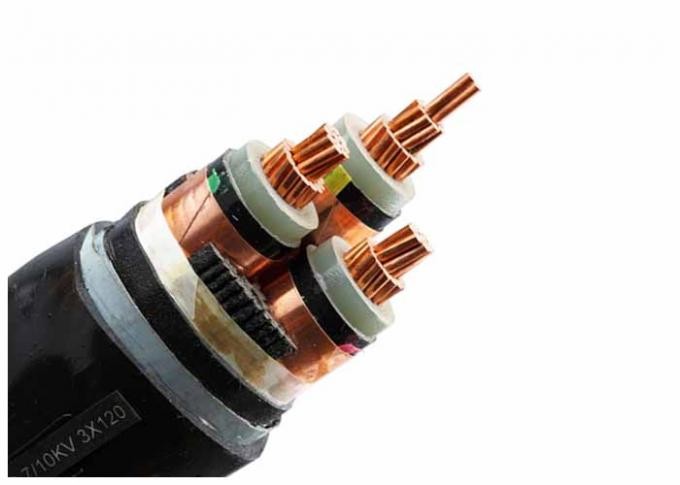

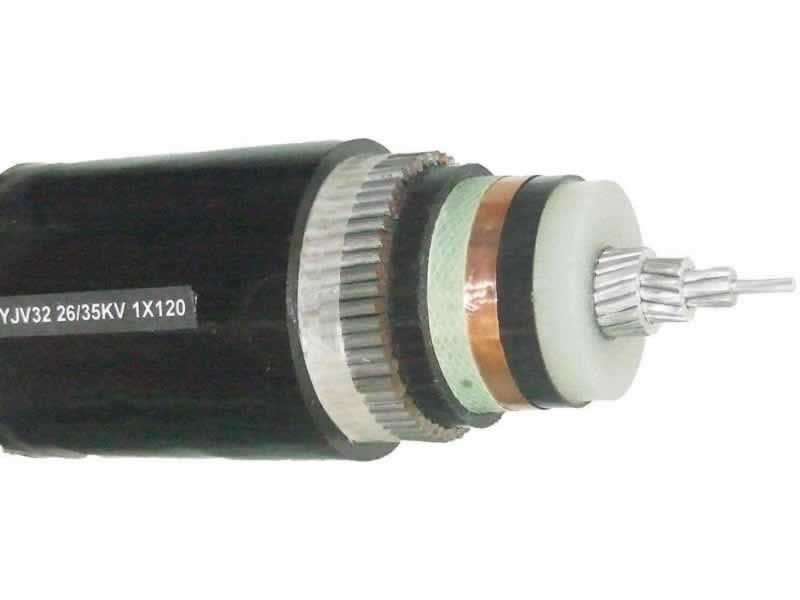

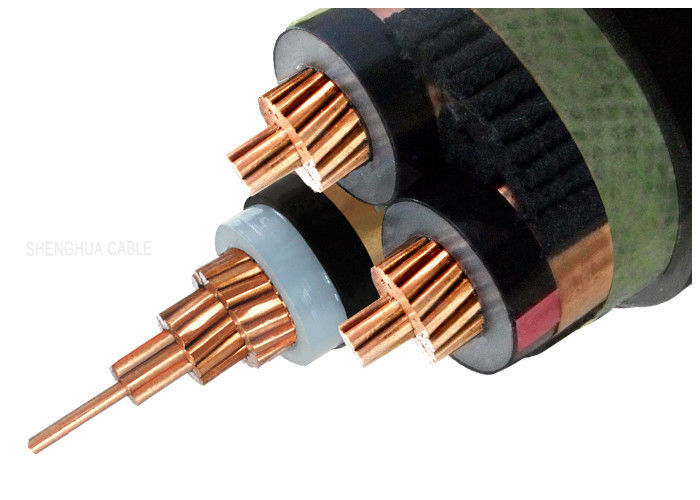

Name: AWA 1000mm2 고압 지중 케이블, MV 3은 XLPE 케이블을 공동을 만듭니다
Brand: OEM

1000mm2 1 핵심 3 핵심 MV 전원 케이블 / 고압 지중 케이블

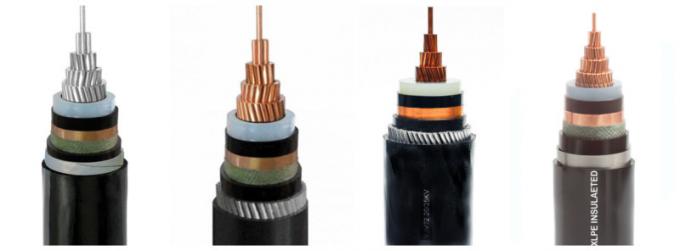

미디엄 전압 파워 케이블 구성

1. 관리인

- IEC 60228, 라운드, 꼼짝 못하게 되고 소형인 멀티와이어에 대한 나동선 등급 2

2. 관리인 스크린

- 안쪽 반전도 코팅

3. 단열재

- 교차 결합 폴리에틸렌 (XLPE)의 심선 절연

4. 단열재 스크린

- 심선 절연으로 사출되고 영구히 용접된 외부 전도성 층

세미-컨덕팅 타입
- 외부 반전도 레이어 위에서, 반도체 테이프는 사용되어야 합니다.

5. 메탈 스크린

- 나선형으로 0,1 밀리미터의 최소 두께로 동 테이프.

분리대
- 아래 외부 쉬스와 더불어 스크린 위에서, 분리층은 있어야 하고 (Ｅ를 사용했습니다. Ｇ. 테이프 녹음).

6. 덮개

- PVC 합성물의 외부 쉬스

ë°€ë¦¬ë³¼íŠ¸ ì „ë ¥ ì¼€ì´ë¸”

중압전력케이블 특성

고압 XLPE 절연전력케이블 종류
MV 케이블 유형	기술	핵심	노미 섹션 영역 (mm2)
Cu 또는 Al / XLPE / PVC	구리 또는 알루니늄 코어, 격리된, pvc가 외장한 엑스라이페, 전기 케이블	1 핵심 3 핵심	25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000
Cu 또는 Al/XLPE/STA/PVC	구리 또는 알루니늄 코어, 격리된 엑스라이페, 강화된 강철 줄자, 외장된 pvc, 전기 케이블
Cu 또는 Al/XLPE/SWA/PVC	구리 또는 알루니늄 코어, 격리된 엑스라이페, 강화된 강선, 외장된 pvc, 전기 케이블

ì¤‘ì••ì „ë ¥ì¼€ì´ë¸”

1개 핵심 12/20KV 전력 케이블 데이터

핵심과 교차하는 -SEC의 번호.	작동 전압 최대.	명사 상당어 전압 U0/U	단열재 두께	덮개 두께 명사 상당어 가치	외부 Ø 대략.	중량 대략.	공기 30C에서 전류 등급	전류 등급은 20C에 묻었습니다	20C에 있는 최대 DC 저항
mm2	kV	kV	밀리미터	밀리미터	밀리미터	킬로그램 / 킬로미터	A	A	Ω/km
1 Ｘ 35	24	12/ 20	5.5	1.8	24.9	860	205	190	0.52
1 Ｘ 50	24	12/ 20	5.5	1.8	26.4	1138	245	225	0.39
1 Ｘ 70	24	12/ 20	5.5	1.9	28.1	1281	305	275	0.27
1 Ｘ 95	24	12/ 20	5.5	1.9	29.9	1570	370	330	0.19
1 Ｘ 120	24	12/ 20	5.5	2.0	31.3	1839	430	375	0.15
1 Ｘ 150	24	12/ 20	5.5	2.0	33.1	2174	490	425	0.12
1 Ｘ 185	24	12/ 20	5.5	2.1	34.7	2540	560	480	0.10
1 Ｘ 240	24	12/ 20	5.5	2.2	37.1	3120	665	555	0.08
1 Ｘ 300	24	12/ 20	5.5	2.2	39.5	3746	765	630	0.06
1 Ｘ 400	24	12/ 20	5.5	2.3	44.1	4863	890	725	0.05
1 Ｘ 500	24	12/ 20	5.5	2.4	47.6	5905	1030	825	0.04
1 Ｘ 630	24	12/ 20	5.5	2.5	51.3	7220	1190	940	0.03

3개 핵심 12/20KV 전력 케이블 데이터

No.cores Ｘ 교차하는 초.	작동 전압 최대.	명사 상당어 전압 U0/U	단열재 두께	덮개 두께 명사 상당어 가치	외부 Ø 대략.	중량 대략.	공기 30C에서 전류 등급	전류 등급은 20C에 묻었습니다	20C에 있는 최대 DC 저항
mm2	kV	kV	밀리미터	밀리미터	밀리미터	킬로그램 / 킬로미터	A	A	Ω/km
3 Ｘ 35	24	12/20	5.5	2.6	52.5	3023	155	185	0.52
3 Ｘ 50	24	12/20	5.5	2.7	55.5	3891	180	218	0.39
3 Ｘ 70	24	12/20	5.5	2.8	59.3	4396	223	267	0.27
3 Ｘ 95	24	12/20	5.5	3.0	63	5264	271	318	0.19
3 Ｘ 120	24	12/20	5.5	3.1	66.2	6190	312	363	0.15
3 Ｘ 150	24	12/20	5.5	3.2	69.8	7240	363	417	0.12
3 Ｘ 185	24	12/20	5.5	3.3	73.7	8499	404	460	0.1
3 Ｘ 240	24	12/20	5.5	3.5	78.6	10353	471	531	0.08
3 Ｘ 300	24	12/20	5.5	3.6	83.8	12328	536	596	0.06
3 Ｘ 400	24	12/20	5.5	3.8	93.6	15921	630	684	0.05

지휘자:	단련된 구리 또는 단단한 당겨진 알루미늄	절연재:	교차 결합된 폴리에틸렌 (XLPE)
기갑 유형:	DSTA/SWA/AWA 또는 비무장	칼집:	폴리 염화 비닐 (PVC)
표준:	BS IEC ASTM DIN, IEC 60502-2, GB12706, IEC60228	색:	까만 필요조건으로
포장:	나무로 되 강철 드럼, 스틸 드럼, 나무로 되는 드럼	특별한 Requiremets:	내화성, 방연제, 낮은 연기 할로겐은 해방합니다
애플리케이션:	지하, 건축, 산업, 전원 분배 및 전송선	정격 전압:	3.6/6 킬로볼트 내지 26/35 킬로볼트
하이 라이트:	mv 3 core xlpe cable , 1000mm2 xlpe aluminium armoured cable , 1000mm2 Medium Voltage Underground Cable

AWA 1000mm2 고압 지중 케이블, MV 3은 XLPE 케이블을 공동을 만듭니다

mv 3 core xlpe cable
