| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OEM |
| 인증: | RoHS / UL / CE / CPR / ISO9001 |
| 최소 주문 수량: | 2000 미터 |
| 가격: | Negotiation |
| 포장 세부 사항: | 표준 수출 포장 |
| 배달 시간: | 5-8 작업 일수 |
| 지불 조건: | L/C, D/P, T/T, D/A, 서부 동맹, MoneyGram |
| 공급 능력: | 일 Ftth 하락 케이블 당 500 킬로미터/킬로미터 |
| 상품 이름: | 잡종 섬유 고압선 | 모델 번호: | GDTS |
|---|---|---|---|
| 섬유 물자: | G.652D | 섬유 번수: | 2-24의 핵심 |
| 전도체 물질: | 구리 | 섬유 유형: | 느슨한 관 |
| 저장 온도: | -40℃에 +70℃ | 칼집: | HDPE LSZH |
| 하이 라이트: | 10.2mm hybrid optical fiber cable,8 core hybrid power cable,8 core Hybrid Fiber Optic Cable |
||

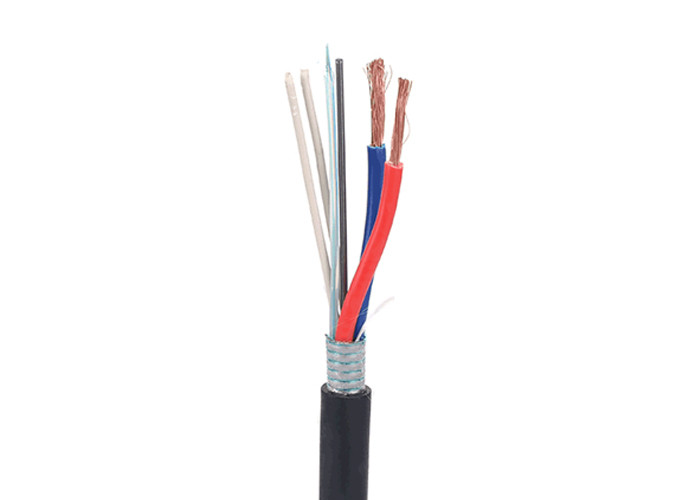

고속전송 하이브리드 파이버 전원 케이블
기술
시노호네 하이브리드 파이버 전력 옵틱 케이블. GDTS 케이블, 단일 모드에서 / 다중모드 파이버는 루즈 튜브에 위치되며, 그것이고 계수 플라스틱으로 만들어지고 수벽 형성 물질로 채워집니다. 루즈 튜브와 필요한 권취 절연 동선은 소형이고 순환 케이블 코어 안으로 금속성 중심 강도 부재 주위에 좌초됩니다. 어떤 높은 섬유 총수 케이블을 위해, 강도 부재는 폴리틸렌 (PE)로 덮입니다. PE 덮개가 그것위로 돌출되기 전에, PSP는 경도로 케이블 코어 주위에 적용됩니다.
특성
애플리케이션

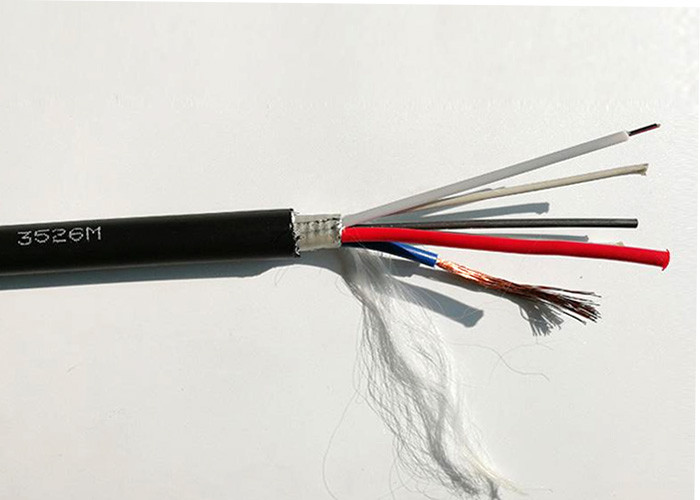

케이블 구조
| 타입 | 유닛 | 자료 |
| 광케이블 핵심 | 1(Tube) * 6(Fibers) | |
| 구리 전도체 | 4 × 1.5mm2 | |
| 광섬유 색 | 푸르고 오렌지색이, 녹색이, 갈색이, 회색빛이, 하얗습니다 | |
| 루즈 튜브 색 | 백색 | |
| 전류 도입선 색 | 푸르고 빨갛고 검고 노랗습니다 | |
| 강도 부재 | 강선 | 2.0±0.1mm |
| 루즈 튜브 | PBT 재료 | 2.5 ± 0.4 밀리미터 |
| 전류 도입선 | 공칭 직경 | 2.85mm± 0.2 밀리미터 |
| 튜브 보호 소재 | 강철 줄자 | 0.2 ± 0.05 밀리미터 |
| 외부 자켓 | MDPE | 1.6 ± 0.1 밀리미터 |
| 광케이블 명목상 지름 | MM | 10.2 ± 0.5 밀리미터 |
| 광케이블 순수한 중량 | Kg / KM | 270Kg ± 5% |
| 최소 굽힘 반지름 | 원동력 | 20D /mm |
| 정전기 | 10D / 밀리미터 | |
| 인장 강도 | 장기 | 600N |
| 단기간 | 1500N | |
| 플래트닝 힘을 허용하세요 | 장기 | 300N/10CM |
| 단기간 | 1000N/10CM | |
| 최대 DC 저항 | 단순물(20C) | 12.1Ω/KM |
| 절연 저항 | 모든 | <10000 Ω/KM |
| 다음에 따르세요 ;YD/T 901-2018, GB/T 3956-2008, GB/T 5023.3-2007 | ||
광학적 특성
| 광섬유 유형 | 감쇠곁수 (+20C) | |||
| @850nm | @1300nm | @1310nm | @1550nm | |
| G.652D | / | / | ≤0.36 dB/km | ≤0.22 dB/km |
| G.655C | / | / | ≤0.40 dB/km | ≤0.23 dB/km |
| 50/125μm | ≤3.0 dB/km | ≤1.0 dB/km | / | / |
| 62.5/125μm | ≤3.0 dB/km | ≤1.0 dB/km | / | / |
| 광섬유 유형 | OFL 대역폭 | |||
| @850nm | @1300nm | @850nm | ||
| G.652D | / | / | / | / |
| G.655C | / | / | / | / |
| 50/125μm | ≥500 MHz·km | ≥500 MHz·km | 0.200±0.015 NA | ≥500 MHz·km |
| 62.5/125μm | ≥200 MHz·km | ≥500 MHz·km | 0.275±0.015 NA | ≥200 MHz·km |
