| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OEM |
| 인증: | ISO/RoHS/CE |
| 최소 주문 수량: | 200 미터 |
| 가격: | Negotiation |
| 포장 세부 사항: | 표준 수출 포장 |
| 배달 시간: | 15-20 일 또는 협상으로 일합니다 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 주 당 50000meters |
| 지휘자 핵심: | 단련된 구리 또는 단단한 당겨진 알루미늄 | 절연재: | 교차 결합된 폴리에틸렌 (XLPE) |
|---|---|---|---|
| 기갑 유형: | DSTA/SWA/AWA 또는 비무장 | 외부 칼집 물자: | 폴리 염화 비닐 (PVC) |
| 표준: | BS IEC ASTM DIN, IEC 60502-2, GB12706, IEC60228 | 컬러: | 까만 필요조건으로 |
| 포장: | 나무로 되 강철 드럼, 스틸 드럼, 나무로 되는 드럼 | 특별한 Requiremets: | 내화성, 방연제, 낮은 연기 할로겐은 해방합니다 |
| 샘플: | Y, 를 조건으로 | 애플리케이션: | 지하, 건축, 산업, 전원 분배 및 전송선 |
| 전압: | 12kV | ||
| 하이 라이트: | 12KV MV Power Cable,800mm2 XLPE Insulated Cables,800mm2 xlpe electrical cable |
||

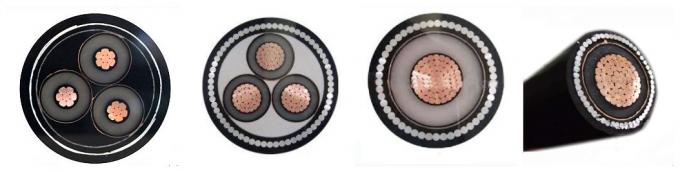

630mm2 800mm2 12kV MV XLPE 절연 케이블 저발연 무독성
고압 XLPE 케이블 전압
3.6/6(7.2)KV, 3.6/6.6(7.2)KV, 6/10(12)KV, 6.35/11(12)KV, 8.7/10(15)KV, 12/20(24)KV, 12.7/22(24)KV, 18/30(36)KV, 19/33(36)KV, 21/35 킬로볼트, 26/35 킬로볼트

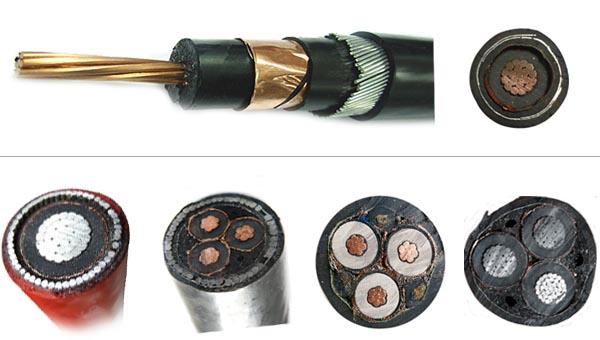

고압 XLPE 케이블 구성
1. 둥근 벌거벗은 카파 코아 또는 알루니늄 코어는 IEC 60228에 따라 좌초했습니다
2. 안쪽 반도체 층
3. 심선 절연 XLPE
4. HD 308 S2에 따른 색상 코드
5. 외부 반도체 층
6. 반도전형 테이프
7. 동 테이프 스크린
8. 충전기
9. PVC 내부 쉬스
10. 아연도강 테이프 (DSTA) 또는 아연도강 와이어 (SWA)의 두배,
알루미늄테이프 (자료) 또는 알루미늄선 (AWA)의 두배
11. (빨갛거나 검은) PVC 외부 쉬스
고압 XLPE 케이블 부분 구역
25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2,120 mm2, 150 mm2, 185 mm2, 240 mm2, 300 mm2, 400 mm2, 500 mm2, 630 mm2, 800 mm2
고압 XLPE 케이블 응용
이 밀리볼트 엑스라이페 케이블은 12kV와 아래에 있는 전압으로 전력 전송과 배전선을 위해 사용됩니다.
엑스라이페 격리된 중압전력케이블은 주로 케이블 운하 등에서 야외인 시설 내에, 지상에서 사용됩니다. 그리고 무장한 엑스라이페 케이블은 곰 어떤 더 무거운 기구적 응력과 인장 변형일 수 있었습니다.
고압 XLPE 케이블 특성
최대 도체 온도 : 정상적 (90C ) 하에, 응급 (130C 또는 단락 회로는 5 Ｓ (250C) 불과 조건을 붙입니다.
민. 주위 템프. 설치 뒤에와 케이블이 고정 위치에서 있을 때만, 0C.
민. 굴곡 반경 : 하나의 핵을 위한 15 Ｘ 케이블 O.D
멀티 코어를 위한 12 Ｘ 케이블 O.D
고압 XLPE 케이블 유형 & 크기
|
MV (11kv 15 킬로볼트 33 킬로볼트) 전원 케이블 |
||
|
모델과 기술 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV |
No.of 핵심 |
도체 단면 지역(mm2) |
|
엑스라이페 단열재 |
1 핵심 3 핵심 |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 제곱 밀리미터 |
|
구리 코어 |
||
|
YJV, N2XSY, PVC는 전원 케이블을 외장했습니다 |
||
|
YJV22, 강화된 강철 줄자, PVC 연피된 전원 케이블 |
||
|
YJV32, YJV42, 강화된 강선, PVC 연피된 전원 케이블 |
||
|
Al 핵심 |
||
|
YJLV, NA2XSY, PVC는 전원 케이블을 외장했습니다 |
||
|
YJLV22, 강화된 강철 줄자, PVC 연피된 전원 케이블 |
||
|
YJLV32, YJLV42, 강화된 강선, PVC 연피된 전원 케이블 |
||
코드 의미
YJ : XLPE 단열재
Ｌ : 알루미늄 도체
Ｖ : PVC 덮개
32 : 강선 armoring-3 핵심
22 : 강철 줄자 armoring-3 핵심
72 : 알루미늄선 armoring-1 핵심
62 : 녹슬지 않는 강철 줄자 armoring-1 핵심
ZR : 방염성
한 개의 핵심 12KV UNARMOURED 케이블 기술 데이터
