| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OEM |
| 인증: | ISO/RoHS/CE |
| 최소 주문 수량: | 200 미터 |
| 가격: | Negotiation |
| 포장 세부 사항: | 표준 수출 포장 |
| 배달 시간: | 15-20 일 또는 협상으로 일합니다 |
| 지불 조건: | T/T, L/C, D/P의 서쪽 조합, Paypal의 안전한 지불 |
| 공급 능력: | 주 당 50000meters |
| 지휘자: | 꼼짝 못하게 되거나 단단한 알루미늄 도체 | 단열재: | XLPE |
|---|---|---|---|
| 스크린: | 알루미늄 와이어 | 분리기: | 바인딩테이프 |
| 칼집: | 중간 조밀도 폴리에틸렌 | 타입: | 중간 전압 |
| 하이 라이트: | 95mm2 xlpe aluminium cable,3x1 core medium voltage cables,95mm2 MV Power Cable |
||

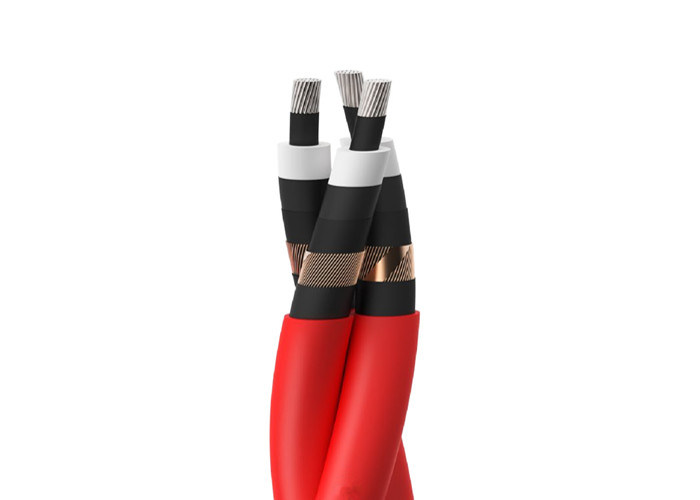

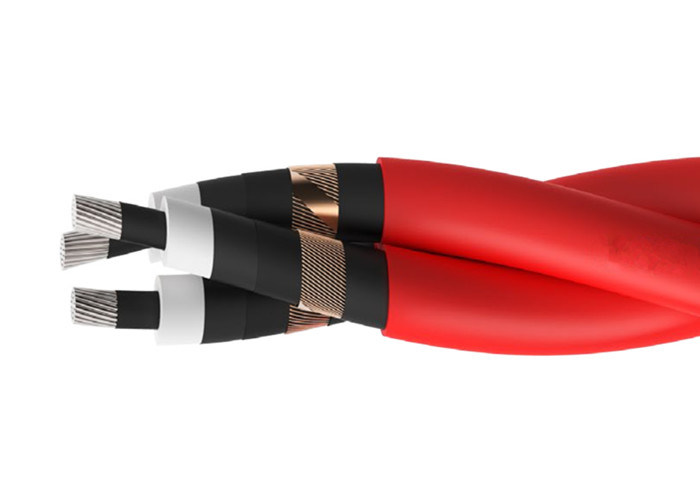

교차하는 연결된 폴리에틸렌 XLPE 중전압 트랜지스터 케이블 알루미늄 3x1 핵심
애플리케이션 :
고압 알루미늄 전원 케이블은 현존하는 전력망부터 새로운 부메인 개발까지 연결을 위해 사용될 수 있습니다.

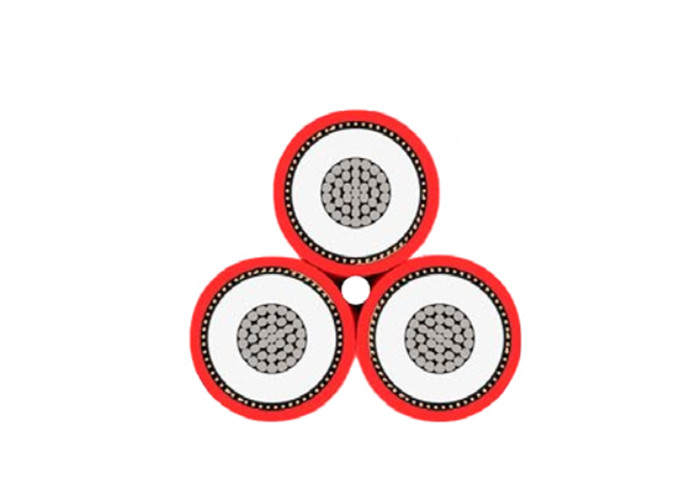

구조 :
관리인
꼼짝 못하게 되거나 단단한 알루미늄 도체
단열재
XLPE (교차 결합 폴리에틸렌)
스크린
알루미늄선
분리대
바인딩테이프
덮개
MDPE (매체 밀도 폴리에틸렌)
특성
전압 정격 (Uo/U)(Um)
6.35/11 (12)kV
온도 정격
+90' Ｃ에 대한 0' Ｃ
덮개 색
빨강
차원
| 아니오. 핵심의 | 명목상 크로스 부분 영역 mm2 |
정의 면적의 금속성 스크린 mm2 |
명목상 작업복 케이블의 지름 (또는 3중 그룹 해당 시) mm2 |
공칭 무게 케이블의 (또는 3중 그룹 해당 시) 킬로그램 |
최저치 굽힘 반지름 밀리미터 |
최대 당김 긴장 킬로그램 |
| 3x1 (트리플렉스) 3x1 (트리플렉스) 3x1 (트리플렉스) |
95 185 300 |
58 115 115 |
59.0-65.5 70.8-75.0 81.5-84.6 |
2400 4050 5300 |
460 555 640 |
8550 16650 27000 |
전기 특성
| 명목상 크로스 부분 영역 mm2 |
최대 DC 저항의 관리인 20' Ｃ에 오옴 / 킬로미터 |
최대 AC 저항의 관리인 20' Ｃ에 오옴 / 킬로미터 |
50HZ에 있는 리액턴스 오옴 / 킬로미터 |
전기 용량 (uf/km) |
1초의 개요 회로 평가의 관리인 kA |
1초의 개요 회로 평가의 금속성 스크린 kA |
| 95 185 300 |
0.320 0.164 0.100 |
0.411 0.211 0.130 |
0.056 0.054 0.053 |
0.381 0.488 0.594 |
9.2 17.9 28.8 |
7.1 12.9 12.9 |
전류 전달 용량
| 공칭 단면적 mm2 |
직접매설식（배관） Amps |
도관에서 Amps |
공기에서 Amps |
| 95 185 300 |
250 331 437 |
230 360 475 |
280 425 580 |
