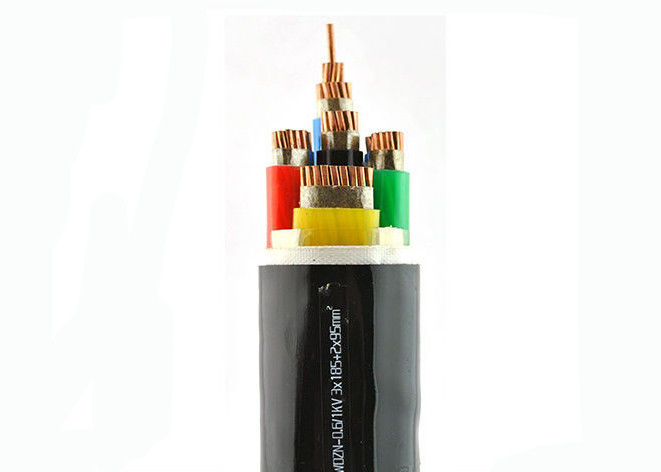

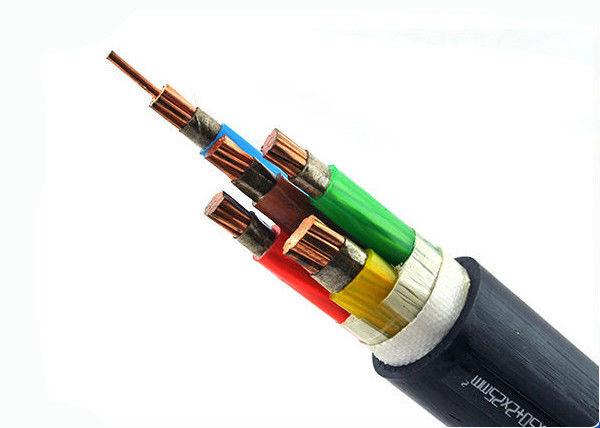

4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블

기본 정보
원래 장소: 중국
브랜드 이름: OEM
인증: CE, CB
가격: Negotiation
Packaging Details: Standard export package
배달 시간: 15-20 일 또는 협상으로 일합니다
지불 조건: T/T, L/C, D/P의 서쪽 조합, Paypal의 안전한 지불
애플리케이션: 산업, 지하 절연재: XLPE
전도체 물질: 구리 타입: 낮은 전압
전압: 0.6/1kV 핵심: 4
하이 라이트:

1kV fire rated electrical cable

,

240mm2 fire resistant power cable

,

240mm2 fire resistant electrical cable

낮은 전압 4 핵심 비연소 케이블 XLPE 단열재 0.6/1kV 마이카 테이프

애플리케이션

이러한 케이블은 저전압 설치 시스템에서 전기 공급을 위해 사용됩니다, 그들이 가공 변형의 어떤 위험이 없은 산업 설비 지역 에너지 교란의 전력과 개폐소에 있는 아래 지상 케이블 덕트에서, 실내에서 그리고 야외에서 안에 설치에 적합합니다.
구조

1. 관리인들

관리인들은 평범하거나 금속 피복된 담금질한 구리의 또는 평범한 알루미늄 또는 알루미늄합금의 등급 1 또는 등급 2의, 또는 IEC 60228에 따른 평범하거나 금속 피복된 구리의 클래스 5의 어느 쪽일 것입니다.
2. 단열재

  • 마이카 테이프.
  • XLPE 재질 및 두께는 90' C 연속작동을 위해 평가된 IEC 60502 또는 BS 5467에 따라서 있을 것입니다.

3. 집회 / 내부 커버링

내부 커버링은 밀려나거나 싸입니다. 원형 코어와 케이블을 위해, 5 핵심 이상을 가지고 케이블을 제외하고, 랩핑된 내부 커버링은 핵심 사이의 간극이 본질적으로 충전될 시에만 허용될 것입니다. 적당한 바인더는 돌출성형 내부 커버링의 애플리케이션 전에 허용됩니다. 물질은 절연재와 호환 가능합니다, 내부 커버링과 충전기를 위해 사용된 물질이 더 케이블의 작동 온도에 적합하고 절연재로 적합합니다.무독성 케이블을 위해, 내부 커버링과 충전기는 또한 할로겐 자유 화합물일 것입니다.
4. 기갑부대

아연도강 / 강선이 IEC 60502-1에 따라서 내부 커버링 또는 두배 알루미늄 / 강철 줄자 위에서 나선형으로 적용했습니다 그리고 / 주석 도금 구리 와이어를 구리도금하세요 알루미늄 /는 또한 요청하는 대로 제조될 수 있습니다.
5. 외부 쉬스

외부 쉬스는 있을 것이고 돌출성형 PVC 종류의 ST1/ST2 IEC 60502-1, 폴리에틸렌계 ST3/ST7, 할로겐 자유 화합물 ST8, 폴리클로로프렌, 클로르술폰 폴리에틸렌 또는 비슷한 폴리머에 따라서, 종류 SE1이 청구하는 대로 또한 이용 가능합니다.
6. 케이블 시스의 화재 성능

케이블은 IEC 60332-3-22, IEC 60332-3-23과 IEC 60332-3-24를 위한 불꽃 시험 요구에 따르기 위해 특별한 난연제 PVC 외부 쉬스로 공급될 수 있습니다, 무독성 자재가 IEC60754-1/2와 IEC 60684-2에 따릅니다.

물리적이고 전기 특성 :





4가지 코어 케이블 (UNARMOURED) 물리적이고 전기 특성 :



No.cores X
교차하는 초.
단열재
두께

명사 상당어

덮개
두께

외부 Ø
대략.
중량
대략.
공기 30C에서 전류 등급 전류 등급은 20C에 묻었습니다 20C에 있는 최대 DC 저항
mm2 밀리미터 밀리미터 밀리미터 킬로그램 / 킬로미터 A A Ω/km
4×4 1.0 1.8 14.9 339 30 38 4.61
4×6 1.0 1.8 16.1 436 38 48 3.08
4×10 1.0 1.8 19.3 669 53 66 1.83
4×16 1.0 1.8 21.8 953 70 86 1.15
4×25 1.2 1.8 26.0 1374 94 112 0.73
4×35 1.2 1.8 28.7 1810 116 135 0.52
4×50 1.4 1.9 29.5 2312 139 161 0.39
4×70 1.4 2.1 33.0 3105 177 202 0.27
4×95 1.6 2.2 38.1 4179 217 240 0.19
4×120 1.6 2.4 41.1 5185 254 274 0.15
4×150 1.8 2.5 45.8 6414 294 309 0.12
4×185 2.0 2.7 50.5 7901 337 346 0.10
4×240 2.2 2.9 55.7 10249 401 403 0.08
4×300 2.4 3.1 63.4 13365 470 459 0.06







설치 방법 항목



4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 0   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 1   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 2   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 3
A1 - 열띠게 분리된 벽 (단일코어) A2 - 열띠게 분리된 벽 (멀티 코어) B1 - 분명한 전기도관 (단일코어) B2 - 분명한 전기도관 (멀티 코어)

4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 4   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 5   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 6   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 7
B1 - 벽돌 쌓기 (단일코어)에서 전기도관   B1 - 벽돌 쌓기 (멀티 코어)에서 전기도관   C - 계속 벽   C - 계속 상한

4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 8   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 9   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 10   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 11
C - 구멍을 내지 않는 트레이   F - 천공 트레이 (단일코어)   F - 천공 트레이 (멀티 코어)   F는 (단일코어)를 -보류했습니다

4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 12   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 13   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 14   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 15
E - 보류되 (멀티 코어)   B2 - 시공 장소   B2 - 시공 장소   B1 - 전기도관 (단일코어)

4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 16   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 17   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 18   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 19
B2 - 전기도관 (멀티 코어)   B2 - 닫힌 레이스 웨이는 바닥 (멀티 코어)에 매립했습니다   B2 - 닫힌 레이스 웨이는 바닥 (멀티 코어)에 매립했습니다   B1 - 환기된 레이스 웨이는 바닥에 매립했습니다

4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 20   4 핵심 1kV 화재 평가된 전기 케이블, 240mm2 항발화성 전기 케이블 21
C - 벽돌 쌓기에서 엠비디드   D - 추가적 보호구에서 부리에드





케이블 드럼 데이터



케이블 드럼 D1=Flange 지름(MM) W=Useful 폭 (밀리미터) D2=Barrel 지름(MM)
kV 3+2 핵심 XLPE가 격리한 저압전력케이블 0.6/1, 외장된 PVC는 국제전기기술위원회 60502에 언아머드고 강화했습니다 1000 700 500
1100 700 550
1200 700 600
1400 750 710
1600 900 900
1800 1120 1000
2400 1150 1300









보증





날짜에 착수하는 기간 동안 구매자와 그 후에 12개월의 기간 동안 계속되는 것 상품을 선적하.
