| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OEM |
| 인증: | ISO/RoHS/CE |
| 최소 주문 수량: | 200 미터 |
| 가격: | Negotiation |
| 포장 세부 사항: | 표준 수출 포장 |
| 배달 시간: | 15-20 일 또는 협상으로 일합니다 |
| 지불 조건: | T/T, L/C, D/P의 서쪽 조합, Paypal의 안전한 지불 |
| 공급 능력: | 주 당 50000meters |
| 지휘자: | 클래스 1 솔리드 구리 / 클래스 2 연선 | 단열재: | XLPE |
|---|---|---|---|
| 충전물: | HFFR (무독성 난연제) | 안 칼집: | HFFR (무독성 난연제) |
| 기갑: | 직류 전기로 자극된 강철 줄자의 열린 반대 나선형으로 덮인 직류 전기로 자극된 평평한 강선과 평평한 민동선 | 외부 칼집: | HFFR (무독성 난연제) |
| 외부 칼집 색깔: | 회색 | ||
| 하이 라이트: | HFFR 2 Core Armored Cable,LSZH 4 core armoured cable,LSZH Armored Power Cables |
||

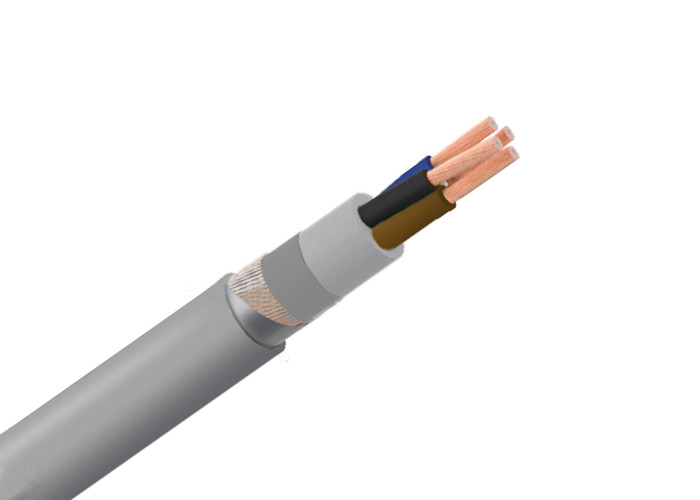

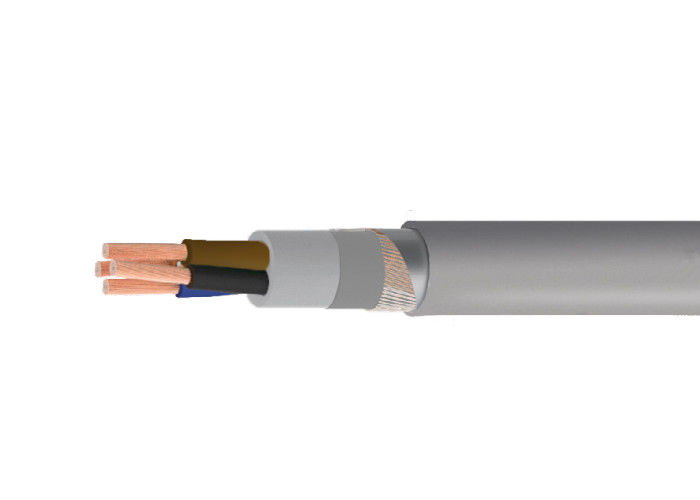

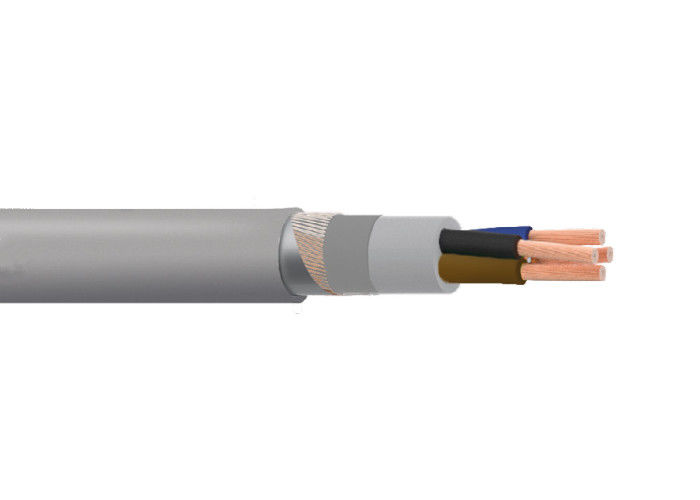

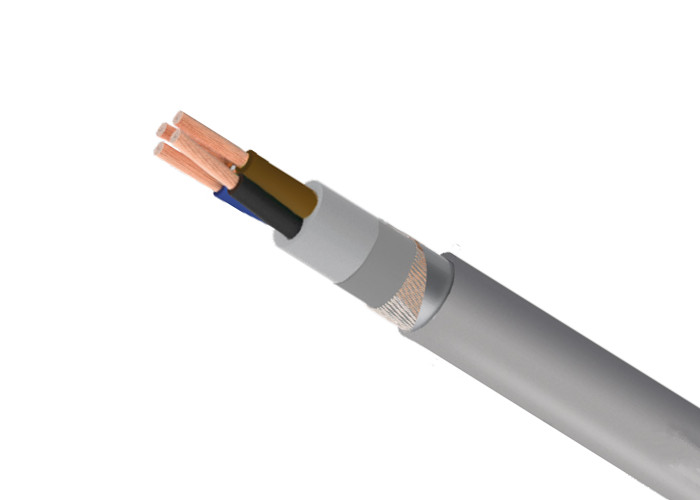

0.6/1kV 2는 인더스트리얼을 위한 4 핵심 LSZH 무장한 전원 케이블을 공동을 만듭니다
애플리케이션 :
로우 스모크 제로 할로겐 (LSZH) 케이블은 산업 적용을 위해 사용됩니다. 지하 매설을 위해와 기계적 강제가 있는 곳에서 적당합니다.
특성 :
전압 정격 Uo/U : 0.6/1kV
시험 전압 : 3.5kV AC
온도 정격
최대 작동 : 90oC
최대 단락 : 250' Ｃ
최소 벤딩 범위 :15 Ｘ 전체 직경

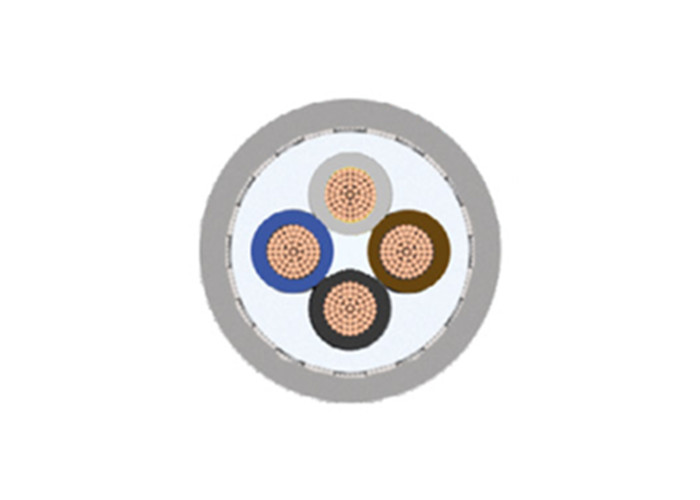

구조 :
관리인
등급 1 고체 구리
등급 2 가닥 구리
단열재
XLPE (교차 결합 폴리에틸렌)
충전기
HFFR (무독성 난연제)
내부 쉬스
HFFR (무독성 난연제)
기갑부대
커버된 직류 전기로 자극된 평평한 강선과 평평한 민동선
아연도강 테이프의 열린 반대 나선형으로
외부 쉬스
HFFR (무독성 난연제)
외부 쉬스 컬러
회색
차원
| 아니오. 의 핵심 |
명목상 크로스 부분 영역 mm2 |
공칭 직경 관리인의 밀리미터 |
공칭 두께 단열재의 밀리미터 |
공칭 두께 외부 쉬스의 밀리미터 |
명목상 작업복 지름 밀리미터 |
명사 상당어 중량 킬로그램 / 킬로미터 |
| 2 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 |
1.5/1.5 2.5/2.5 4/4 6/6 10/10 16/16 25/16 35/16 50/25 70/35 95/50 1.5/1.5 2.5/2.5 4/4 6/6 10/10 16/16 25/16 35/16 50/25 70/35 95/50 120/70 150/70 1.5/1.5 2.5/2.5 4/4 6/6 10/10 16/16 25/16 35/16 50/25 70/35 95/50 120/70 150/70 1.5/1.5 2.5/2.5 4/4 6/6 10/10 16/16 25/16 35/16 |
1.36 1.75 2.22 2.71 3.85 4.70 5.85 6.90 8.10 9.70 11.40 1.36 1.75 2.22 2.71 3.85 4.70 5.85 6.90 8.10 9.70 11.40 12.65 14.15 1.36 1.75 2.22 2.71 3.85 4.70 5.85 6.90 8.10 9.70 11.40 12.65 14.15 1.36 1.75 2.22 2.71 3.85 4.70 5.85 6.90 |
0.70 0.70 0.70 0.70 0.70 0.70 0.90 0.90 1.00 1.10 1.10 0.70 0.70 0.70 0.70 0.70 0.70 0.90 0.90 1.00 1.10 1.10 1.20 1.40 0.70 0.70 0.70 0.70 0.70 0.70 0.90 0.90 1.00 1.10 1.10 1.20 1.40 0.70 0.70 0.70 0.70 0.70 0.70 0.90 0.90 |
1.80 1.80 1.80 1.80 1.80 1.80 1.80 1.80 1.80 1.90 2.00 1.80 1.80 1.80 1.80 1.80 1.80 1.80 1.80 1.80 2.00 2.10 2.20 2.40 1.80 1.80 1.80 1.80 1.80 1.80 1.80 1.80 1.90 2.10 2.20 2.40 2.50 1.80 1.80 1.80 1.80 1.80 1.80 1.80 1.90 |
13.6 14.3 15.3 16.3 18.5 20.2 22.5 24.6 27.6 31.4 35.2 14.0 14.8 15.9 16.9 19.4 21.2 24.6 26.0 29.4 33.9 38.0 42.5 47.2 14.7 15.7 16.8 18.0 20.7 22.8 26.8 28.5 32.4 38.4 42.9 47.0 52.0 15.5 16.5 17.8 19.1 22.2 24.5 28.9 31.1 |
389 451 534 633 857 1096 1292 1574 2043 2711 3669 429 505 608 731 975 1268 1697 1908 2537 3430 4626 5960 7136 467 554 673 815 1132 1487 2039 2334 3120 4589 6101 7354 8818 519 620 760 928 1300 1722 2389 2786 |
전기 특성
| 명목상 크로스 부분 영역 mm2 |
동등한 구리 정 단면도 영역 기갑부대 관리인의 mm2 |
최대 관리인 DC 저항에서 20' Ｃ에 오옴 / 킬로미터 |
| 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 |
1.5 2.5 4 6 10 16 16 16 25 35 50 60 75 95 100 100 100 |
12.1 7.41 4.61 3.08 1.83 1.15 0.727 0.524 0.387 0.268 0.193 0.153 0.124 0.0991 0.0754 0.0601 0.0471 |
현재 휴대 CAPACI
| 명목상 크로스 부분 영역 mm2 |
정격 전류 A |
||||
| 1 | 2 | 3 & 4 | 3 | 111 | |
| 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 |
33 43 57 72 99 131 177 217 265 336 415 485 557 647 775 894 1061 |
25 34 44 57 77 102 |
24 32 42 53 73 97 132 162 197 250 308 359 412 475 564 649 761 |
26 34 44 56 77 102 138 170 207 263 325 380 437 507 604 692 812 |
32 42 56 71 96 128 173 212 258 328 404 471 541 626 749 864 1018 |
