지휘자: | 5 탄력적 구리 전도체를 분류하세요 | 단열재: | XLPE |
---|---|---|---|
베딩층: | 무할로겐 열가소성 폴리올레핀 | 기갑: | 아연 도금 강선 |
칼집: | 무할로겐 열가소성 폴리올레핀 | 단면 지름: | 10/16/25mm2 |
하이 라이트: | 10mm armoured XLPE cable,25mm Armoured Power Cables,16mm 5 core armoured cable |

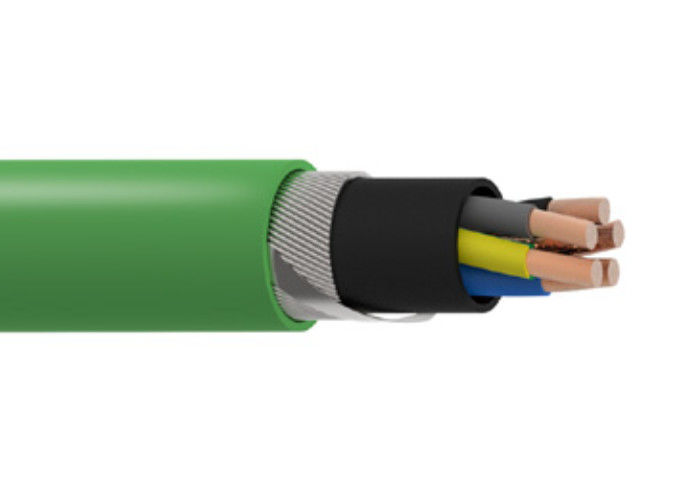

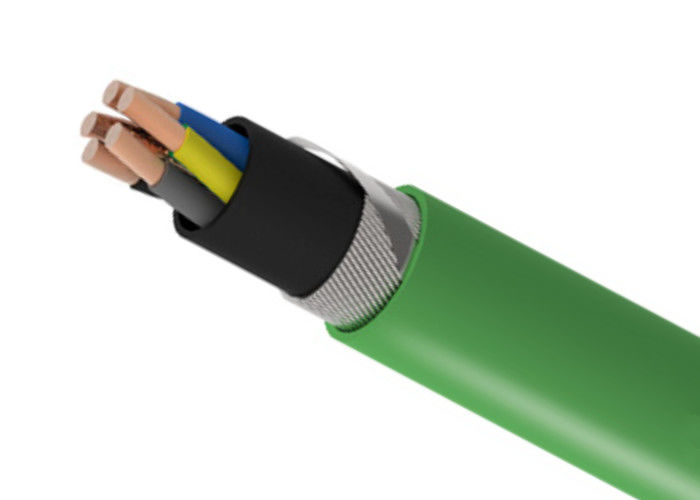

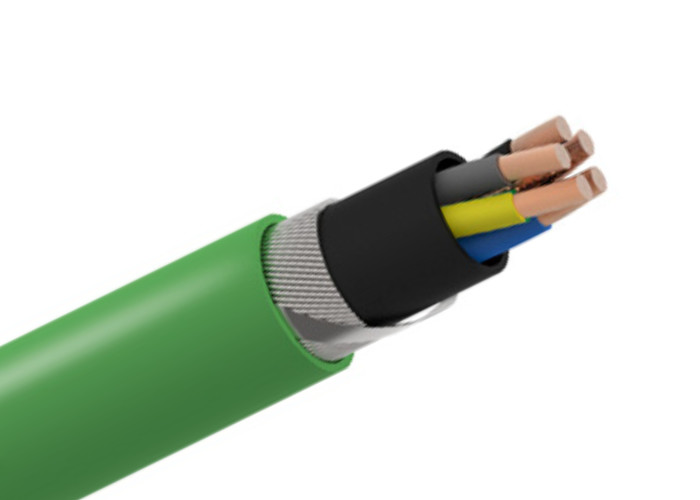

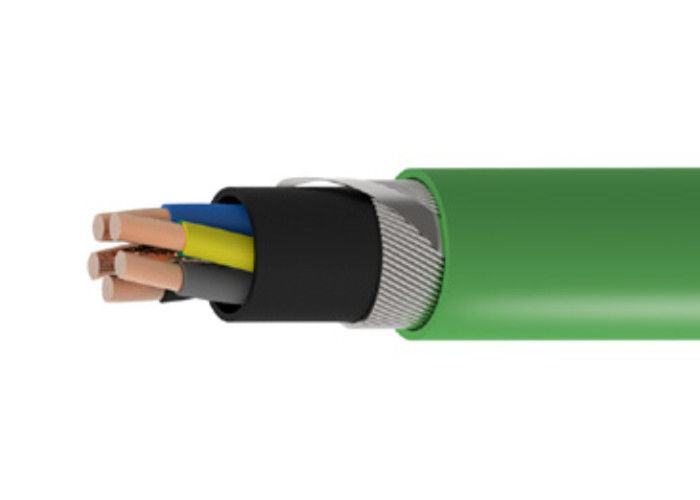

아연 도금 강선 10 밀리미터 16 밀리미터 25 밀리미터 5 핵심 무장한 XLPE 케이블
애플리케이션 :
이 케이블의 무장한 무할로겐 특성은 그것을 공공장소, 위험 지역에서 설치와 일반적으로 더 케이블이 기계적 아그그레시온의 위험의 대상인 설치에 이상적이게 합니다

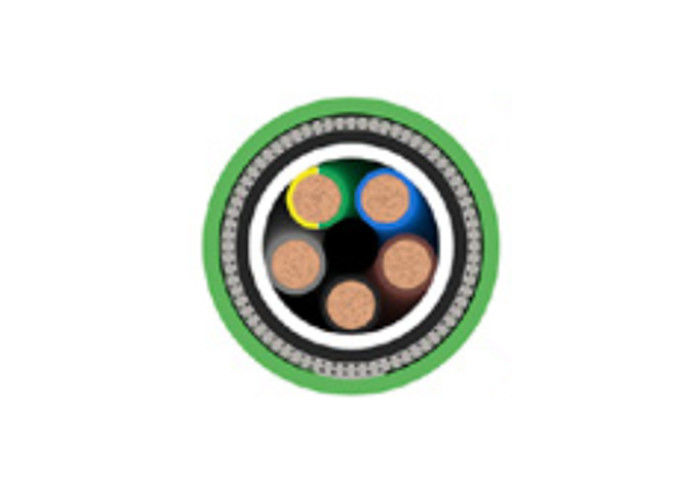

구조 :
관리인
5 탄력적 구리 전도체를 분류하세요
단열재
XLPE (교차 결합 폴리에틸렌)
베딩층
무할로겐 열가소성 폴리올레핀
기갑부대
아연 도금 강선
덮개
무할로겐 열가소성 폴리올레핀
특성
전압 정격 (Uo/U)
600/1000V
온도 정격
+90oC에게 -40oC
덮개 컬러
그린
차원
아니오. 의 핵심 |
명목상 크로스 부분 영역 mm2 |
아래 지름 기갑부대 밀리미터 |
명목상 작업복 지름 밀리미터 |
명사 상당어 중량 킬로그램 / 킬로미터 |
최소 굽힘 반지름 밀리미터 |
2 5 |
1.5 6 |
7.6 13.9 |
12.5 19.7 |
290 850 |
125 |
관리인들
공칭 단면적 mm2 |
관리인에서 와이어의 최대 지름 밀리미터 |
관리인의 최대 저항 20oC에 |
평범한 와이어 오옴 / 킬로미터 |
||
1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 |
0.26 0.26 0.31 0.31 0.41 0.41 0.41 0.41 0.41 0.51 0.51 0.51 0.51 0.51 0.51 |
13.3 7.98 4.95 3.3 1.91 1.21 0.78 0.554 0.386 0.272 0.206 0.161 0.129 0.106 0.080 |
전기 특성
명목상 크로스 부분 영역 mm2 |
전류 전달 용량 | 전압 강하 V/A/km |
||||
2 코어 케이블 | 3, 4와 5 코어 케이블 | Cos 0.8 | Cos 1 | |||
40' C에 있는 공기에서 Amps |
25' C에 있는 땅에서 Amps |
40' C에 있는 공기에서 Amps |
25' C에 있는 땅에서 Amps |
|||
1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 |
24 33 45 57 79 105 123 154 188 244 296 348 404 464 552 |
27 36 46 58 77 100 128 154 183 224 265 302 342 383 442 |
20 26 36 46 65 87 110 137 167 214 259 301 353 391 468 |
23 30 38 48 64 82 106 129 152 187 222 253 286 320 370 |
23.61 14.2 8.839 5.919 3.458 2.218 1.458 1.057 0.759 0.556 0.438 0.358 0.302 0.262 0.215 |
29.374 17.62 10.93 7.288 4.218 2.672 1.723 1.224 0.852 0.601 0.455 0.356 0.285 0.234 0.177 |
